PRODUCT CENTER 配套產品

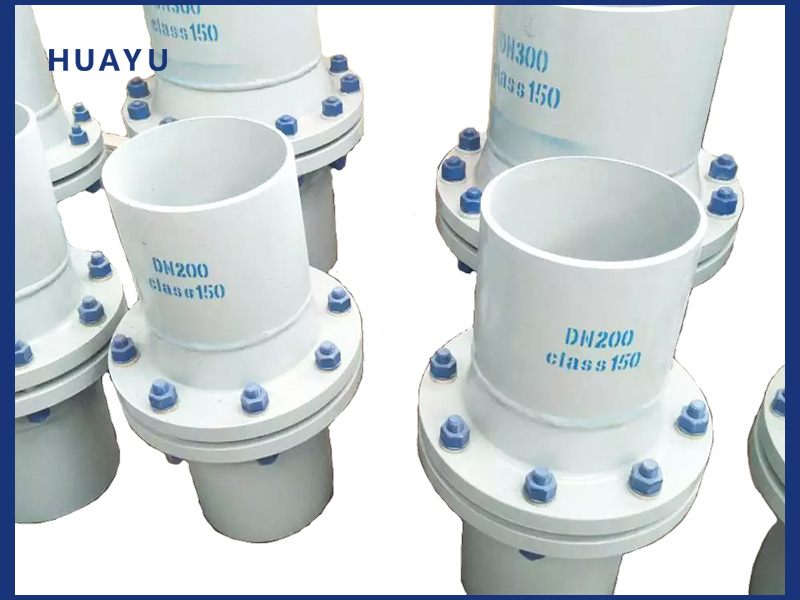

絕緣接頭
產品描述

絕緣接頭是一種用于管道系統中實現電氣絕緣功能的特殊管件，主要作用是隔離管道兩端的導電體（如金屬管道、法蘭），防止電流（如雜散電流、電化學腐蝕電流）通過管道傳輸，從而保護管道免受腐蝕或保障系統安全。廣泛應用于石油、天然氣、化工、電力等領域的金屬管道系統。以下從定義、分類、原理、應用及選型維護等方面詳細介紹：一、核心功能電氣絕緣：阻斷管道中電流流通路徑，防止雜散電流腐蝕（如埋地金屬管道因土壤電化學作用產生的腐蝕）。機械連接：保證管道連接處的承壓能力（如高壓輸送管道的密封性和強度）。環境隔離：在有絕緣需求的場景中（如不同電位的管道系統），避免電化學反應。二、主要分類及結構根據應用場景和結構形式，絕緣接頭可分為多種類型：1. 按結構形式分類類型結構特點適用場景典型材質整體式絕緣接頭由絕緣材料（如環氧樹脂、聚四氟乙烯）填充或包裹法蘭連接處，形成整體絕緣層，結構緊湊。埋地管道、高壓輸送系統法蘭：碳鋼 / 不銹鋼；絕緣層：環氧樹脂復合材料分體式絕緣接頭由絕緣墊片、絕緣螺栓、絕緣套管等部件組合而成，可拆卸維護，安裝靈活。需頻繁檢修或改造的管道系統絕緣墊片：丁腈橡膠 + 陶瓷涂層；螺栓套管：尼龍螺紋式絕緣接頭通過帶絕緣涂層的螺紋連接管道，適用于小口徑管道（如 DN≤100mm）。低壓、小直徑管道（如儀表管線）螺紋涂層：聚四氟乙烯（PTFE）2. 按使用場景分類埋地管道絕緣接頭：用于埋地金屬管道（如油氣長輸管道），需具備高絕緣強度、耐土壤腐蝕和機械載荷能力。水下管道絕緣接頭：適用于海洋平臺或水下管道，要求防水密封和抗海水腐蝕（如不銹鋼法蘭 + 氟橡膠絕緣墊片）?；す艿澜^緣接頭：用于輸送腐蝕性介質的管道，絕緣層需耐化學腐蝕（如聚丙烯或玻璃纖維增強塑料）。3. 按壓力等級分類低壓型：≤1.6MPa，適用于民用給排水、低壓氣體管道。中高壓型：≥2.5MPa，常見于工業輸油、輸氣管道（如天然氣管道壓力可達 10MPa 以上）。三、工作原理絕緣接頭通過絕緣材料隔離金屬部件的電傳導路徑實現功能：絕緣墊片：安裝于法蘭之間，由非導電材料（如橡膠、塑料、陶瓷）制成，阻斷法蘭間電流。絕緣螺栓 / 套管：螺栓套有絕緣套管，螺母與法蘭間加裝絕緣墊圈，防止螺栓成為導電通路。整體絕緣層：在法蘭連接處噴涂或澆筑絕緣涂層（如環氧樹脂），形成連續絕緣屏障。四、關鍵技術參數絕緣電阻：≥10<sup>6</sup>Ω（埋地管道要求更高，通?！?0<sup>8</sup>Ω），衡量絕緣性能的核心指標。承壓能力：需匹配管道系統工作壓力（如 PN16、PN40 等），通過液壓試驗驗證（試驗壓力為工作壓力的 1.5 倍）。耐腐蝕性：絕緣材料需通過鹽霧試驗（如 GB/T 10125）或土壤腐蝕模擬測試。使用壽命：一般要求≥20 年（埋地場景需考慮土壤應力和老化因素）。溫度范圍：-40℃~+120℃（特殊材質如氟塑料可耐更高溫度，達 200℃以上）。五、應用場景石油天然氣行業長輸管道：在站場進出口、管道與接地體（如陰極保護系統）連接處安裝，防止電流流失或干擾。儲罐連接：隔離儲罐與輸送管道的電位差，避免電化學腐蝕?；づc污水處理腐蝕性介質管道：防止管道與金屬支架或其他設備形成電偶腐蝕。污水處理廠：在金屬管道與混凝土結構接觸處絕緣，避免雜散電流腐蝕。城市管網燃?xì)夤艿溃涸诖┰借F路、公路或不同電位區域時，防止雜散電流（如地鐵軌道泄漏電流）腐蝕管道。熱力管道：隔離金屬管道與保溫層中的金屬部件，避免電化學作用。陰極保護系統作為管道陰極保護的 “絕緣斷點”，確保保護電流集中在特定管段，提高防腐效率。六、選型與安裝要點1. 選型原則環境匹配：埋地場景：優先選整體式絕緣接頭，絕緣層需抗土壤應力和微生物腐蝕（如采用三層結構：環氧樹脂 + 玻璃纖維 + 外防護層）。腐蝕環境：選用不銹鋼法蘭 + 氟塑料絕緣墊片（如 PTFE）。壓力與管徑：根據管道公稱直徑（DN）和工作壓力選擇對應規格，高壓場景需驗算法蘭強度（如 ASME B16.5 標準）。絕緣性能驗證：要求供應商提供絕緣電阻測試報告（如采用 500V 兆歐表測量）和水壓試驗報告。2. 安裝注意事項清潔與干燥：安裝前確保法蘭面、絕緣墊片無油污、水分，避免影響絕緣性能。螺栓力矩控制：對稱均勻緊固螺栓，避免絕緣墊片受壓不均導致破損（可使用扭矩扳手按設計力矩操作）。防損傷保護：埋地安裝時，絕緣接頭外需包裹防護層（如聚乙烯膠帶），并在周圍回填細土，防止石塊劃傷。接地處理：絕緣接頭兩側管道若需接地，需分別設置獨立接地體，避免通過接頭導電。七、維護與故障排查定期檢測絕緣電阻測量：每年用兆歐表檢測接頭兩側管道的絕緣電阻，若低于標準值（如＜10<sup>6</sup>Ω），需排查絕緣層是否破損。泄漏檢測：通過壓力傳感器或肥皂水檢測法蘭連接處是否漏氣 / 液，及時處理密封失效問題。腐蝕檢查：開挖暴露接頭，檢查絕緣層外觀（如有無裂紋、脫落）和金屬部件腐蝕情況。常見故障及處理絕緣失效：可能因墊片老化、螺栓絕緣套管破損，需更換絕緣部件或整體接頭。泄漏：密封墊片壓縮量不足或老化，需重新調整螺栓力矩或更換墊片（如丁腈橡膠墊片老化后換為氟橡膠）。機械損傷：外力撞擊導致法蘭變形，需評估結構強度，必要時更換接頭并加強防護措施。八、行業標準與認證國內標準：SY/T 0516《絕緣法蘭設計技術規定》GB/T 26255《鋼質管道絕緣接頭》HG/T 20592《鋼制管法蘭》（涉及絕緣墊片設計）國際標準：ASME B16.24《絕緣法蘭和墊片》NACE SP0169《控制埋地或水下金屬管道系統腐蝕的標準做法》（涉及絕緣接頭在陰極保護中的應用）認證要求：油氣行業需通過 API 5L、API 6A 等認證，出口產品需符合 ISO 15590 等標準。

發布時間：2025-05-15

  • 質量保證
  • 綠色環保
  • 技術支持
  • 完善售后
    • 立即訂購

    咨詢熱線：

    18839001234

    產品介紹

    絕緣接頭是一種用于管道系統中實現電氣絕緣功能的特殊管件，主要作用是隔離管道兩端的導電體（如金屬管道、法蘭），防止電流（如雜散電流、電化學腐蝕電流）通過管道傳輸，從而保護管道免受腐蝕或保障系統安全。廣泛應用于石油、天然氣、化工、電力等領域的金屬管道系統。以下從定義、分類、原理、應用及選型維護等方面詳細介紹：

    一、核心功能

    1. 電氣絕緣：阻斷管道中電流流通路徑，防止雜散電流腐蝕（如埋地金屬管道因土壤電化學作用產生的腐蝕）。

    2. 機械連接：保證管道連接處的承壓能力（如高壓輸送管道的密封性和強度）。

    3. 環境隔離：在有絕緣需求的場景中（如不同電位的管道系統），避免電化學反應。

    二、主要分類及結構

    根據應用場景和結構形式，絕緣接頭可分為多種類型：

    1. 按結構形式分類

    類型結構特點適用場景典型材質
    整體式絕緣接頭由絕緣材料（如環氧樹脂、聚四氟乙烯）填充或包裹法蘭連接處，形成整體絕緣層，結構緊湊。埋地管道、高壓輸送系統法蘭：碳鋼 / 不銹鋼；絕緣層：環氧樹脂復合材料
    分體式絕緣接頭由絕緣墊片、絕緣螺栓、絕緣套管等部件組合而成，可拆卸維護，安裝靈活。需頻繁檢修或改造的管道系統絕緣墊片：丁腈橡膠 + 陶瓷涂層；螺栓套管：尼龍
    螺紋式絕緣接頭通過帶絕緣涂層的螺紋連接管道，適用于小口徑管道（如 DN≤100mm）。低壓、小直徑管道（如儀表管線）螺紋涂層：聚四氟乙烯（PTFE）

    2. 按使用場景分類

    • 埋地管道絕緣接頭：用于埋地金屬管道（如油氣長輸管道），需具備高絕緣強度、耐土壤腐蝕和機械載荷能力。

    • 水下管道絕緣接頭：適用于海洋平臺或水下管道，要求防水密封和抗海水腐蝕（如不銹鋼法蘭 + 氟橡膠絕緣墊片）。

    • 化工管道絕緣接頭：用于輸送腐蝕性介質的管道，絕緣層需耐化學腐蝕（如聚丙烯或玻璃纖維增強塑料）。

    3. 按壓力等級分類

    • 低壓型：≤1.6MPa，適用于民用給排水、低壓氣體管道。

    • 中高壓型：≥2.5MPa，常見于工業輸油、輸氣管道（如天然氣管道壓力可達 10MPa 以上）。

    三、工作原理

    絕緣接頭通過絕緣材料隔離金屬部件的電傳導路徑實現功能：


    1. 絕緣墊片：安裝于法蘭之間，由非導電材料（如橡膠、塑料、陶瓷）制成，阻斷法蘭間電流。

    2. 絕緣螺栓 / 套管：螺栓套有絕緣套管，螺母與法蘭間加裝絕緣墊圈，防止螺栓成為導電通路。

    3. 整體絕緣層：在法蘭連接處噴涂或澆筑絕緣涂層（如環氧樹脂），形成連續絕緣屏障。

    四、關鍵技術參數

    1. 絕緣電阻：≥10<sup>6</sup>Ω（埋地管道要求更高，通?！?0<sup>8</sup>Ω），衡量絕緣性能的核心指標。

    2. 承壓能力：需匹配管道系統工作壓力（如 PN16、PN40 等），通過液壓試驗驗證（試驗壓力為工作壓力的 1.5 倍）。

    3. 耐腐蝕性：絕緣材料需通過鹽霧試驗（如 GB/T 10125）或土壤腐蝕模擬測試。

    4. 使用壽命：一般要求≥20 年（埋地場景需考慮土壤應力和老化因素）。

    5. 溫度范圍：-40℃~+120℃（特殊材質如氟塑料可耐更高溫度，達 200℃以上）。

    五、應用場景

    1. 石油天然氣行業

      • 長輸管道：在站場進出口、管道與接地體（如陰極保護系統）連接處安裝，防止電流流失或干擾。

      • 儲罐連接：隔離儲罐與輸送管道的電位差，避免電化學腐蝕。

    2. 化工與污水處理

      • 腐蝕性介質管道：防止管道與金屬支架或其他設備形成電偶腐蝕。

      • 污水處理廠：在金屬管道與混凝土結構接觸處絕緣，避免雜散電流腐蝕。

    3. 城市管網

      • 燃?xì)夤艿溃涸诖┰借F路、公路或不同電位區域時，防止雜散電流（如地鐵軌道泄漏電流）腐蝕管道。

      • 熱力管道：隔離金屬管道與保溫層中的金屬部件，避免電化學作用。

    4. 陰極保護系統

      • 作為管道陰極保護的 “絕緣斷點”，確保保護電流集中在特定管段，提高防腐效率。

    六、選型與安裝要點

    1. 選型原則

    • 環境匹配：

      • 埋地場景：優先選整體式絕緣接頭，絕緣層需抗土壤應力和微生物腐蝕（如采用三層結構：環氧樹脂 + 玻璃纖維 + 外防護層）。

      • 腐蝕環境：選用不銹鋼法蘭 + 氟塑料絕緣墊片（如 PTFE）。

    • 壓力與管徑：根據管道公稱直徑（DN）和工作壓力選擇對應規格，高壓場景需驗算法蘭強度（如 ASME B16.5 標準）。

    • 絕緣性能驗證：要求供應商提供絕緣電阻測試報告（如采用 500V 兆歐表測量）和水壓試驗報告。

    2. 安裝注意事項

    • 清潔與干燥：安裝前確保法蘭面、絕緣墊片無油污、水分，避免影響絕緣性能。

    • 螺栓力矩控制：對稱均勻緊固螺栓，避免絕緣墊片受壓不均導致破損（可使用扭矩扳手按設計力矩操作）。

    • 防損傷保護：埋地安裝時，絕緣接頭外需包裹防護層（如聚乙烯膠帶），并在周圍回填細土，防止石塊劃傷。

    • 接地處理：絕緣接頭兩側管道若需接地，需分別設置獨立接地體，避免通過接頭導電。

    七、維護與故障排查

    1. 定期檢測

      • 絕緣電阻測量：每年用兆歐表檢測接頭兩側管道的絕緣電阻，若低于標準值（如＜10<sup>6</sup>Ω），需排查絕緣層是否破損。

      • 泄漏檢測：通過壓力傳感器或肥皂水檢測法蘭連接處是否漏氣 / 液，及時處理密封失效問題。

      • 腐蝕檢查：開挖暴露接頭，檢查絕緣層外觀（如有無裂紋、脫落）和金屬部件腐蝕情況。

    2. 常見故障及處理

      • 絕緣失效：可能因墊片老化、螺栓絕緣套管破損，需更換絕緣部件或整體接頭。

      • 泄漏：密封墊片壓縮量不足或老化，需重新調整螺栓力矩或更換墊片（如丁腈橡膠墊片老化后換為氟橡膠）。

      • 機械損傷：外力撞擊導致法蘭變形，需評估結構強度，必要時更換接頭并加強防護措施。

    八、行業標準與認證

    • 國內標準：

      • SY/T 0516《絕緣法蘭設計技術規定》

      • GB/T 26255《鋼質管道絕緣接頭》

      • HG/T 20592《鋼制管法蘭》（涉及絕緣墊片設計）

    • 國際標準：

      • ASME B16.24《絕緣法蘭和墊片》

      • NACE SP0169《控制埋地或水下金屬管道系統腐蝕的標準做法》（涉及絕緣接頭在陰極保護中的應用）

    • 認證要求：油氣行業需通過 API 5L、API 6A 等認證，出口產品需符合 ISO 15590 等標準。
